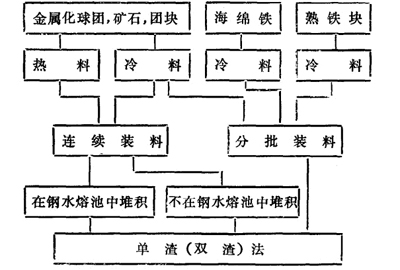

圈20炉料中配用直接还原镶的巳知炼钢方法分类
生产和利用海绵铁和熟铁块比金属化球团开始得旱，因此，尽管连续装料的熔炼法可用于破碎的海绵铁，尤荩是破碎的熟铁块，但是这个方法段有用于这些原料，目前应用较广的是冷金属化球团连续入炉H不在熔池里堆积的单渣炼钢法。大多数现有车问都采用这种工艺(4，105，/06J。这种工艺的变种，即球团在钢水面E堆积的熔炼法（冰山法）[1201，只是试验过，由于存在许多缺点，没有获得应用。
采用热金属化球团、团块或矿石的办法，是由直接还原装置供应高温金属化原料或者在装炉之前进行预热，其主要意图是减少炼钢的动力费用，进而提高生产率或降低电耗。
要把这种炼钢法用于生产，就得解决一系列复杂的技术课题。到目前为止，虽然有充分试验资料说明了这个方法适用，但是还没有一个经常利用热直接还原铁的炼钢车间。
蒙特雷市的一个工厂在采用金属化原料的初期，曾把预到600'C的金属化矿石用有衬料罐分批装炉，进行炼钢(10』)。后来随着炼钢量的增加改为冷料装炉了。
热金属化球团连续装炉炼钢法在西伯利亚电炉炼钢厂进行了工业试验(B．C库得剩雅夫采夫等(60．/O-17))。
巴西COSIGUA)AL司，在蒂森一酱罗费尔公司（西德）参与下建设了一个包括电炉炼钢车间的工J‘，这家工厂利用连续装炉的热料进行炼钢[113J。
还进行吐在装炉之前在回转炉（/21]或热交换器(/22]里预热金属化球团的试验。
在瑞典用海绵铁炼钢的先决条件曾经是；在这个国家发展了韦伯直接还原铁法，并且不久前还有过需要含硫含磷低的纯净炉料的酸性平炉。后来酸性炼钢法的钢产量逐渐减少了，因为难以保证炉于所需要的炉料，并且发展了能大大提高碱性电炉钢厦量的炉外精炼法。
许多国家曾坩熟铁块炼钢，现在不用了rj，89贝j，这是因为熟铁块的成本比较高，熟铁块炼钢比废钢炼钢或球团炼钢的指标差得多。指标不好的原因是生产熟铁块的矿石成分特殊，致使熟铁块中脉石和杂质的含量很高。
考虑到电炉炼钢使用海绵铁和熟铁块的数量不大，而且分批装料时熔炼这两种物料和熔炼金属化球团Xtft有原则差别，所以F面主要阐述连续装和分批装金属化球团的熔炼特占．
图21 利用各种分批装料方法时废钢和金属化球团在 炉内的分布 a-利用专门的装料筐进行边缘装料，6一通过炉盖装料口装料：B-利用普通装料筐与廑钢混合装料；r-炉料补装八熔池；I一虚钢；2一球团；3-铜水分批装料熔炼分批装直接还原铁的炼钢操作顺序实际上与废钢炼钢的操作顺序没有区别。当炉料中球团或海绵铁的配比少于40cfo时，就将其加到底料里：当配比高时，在底料熔化后将炉料朴装入炉内添料。
